Llevaba tiempo queriendo trastear con microcrontoladores más pequeños( y baratos) que los de arduino así que encontré un proyecto que me serviría de excusa para hacerlo: permitir controlar el volumen de la TV/música con el mando de la Televisión (esto no tendría gracia si el audio saliese por la TV… pero sale por unos altavoces «añadidos»).
Cómo aún estoy aprendiendo y no me siento muy seguro, la solución que he planteado para esta primera versión es la menos intrusiva. Lo que busco es mover la rueda del volumen «desde fuera» y sin taladrar ni cargarme nada.

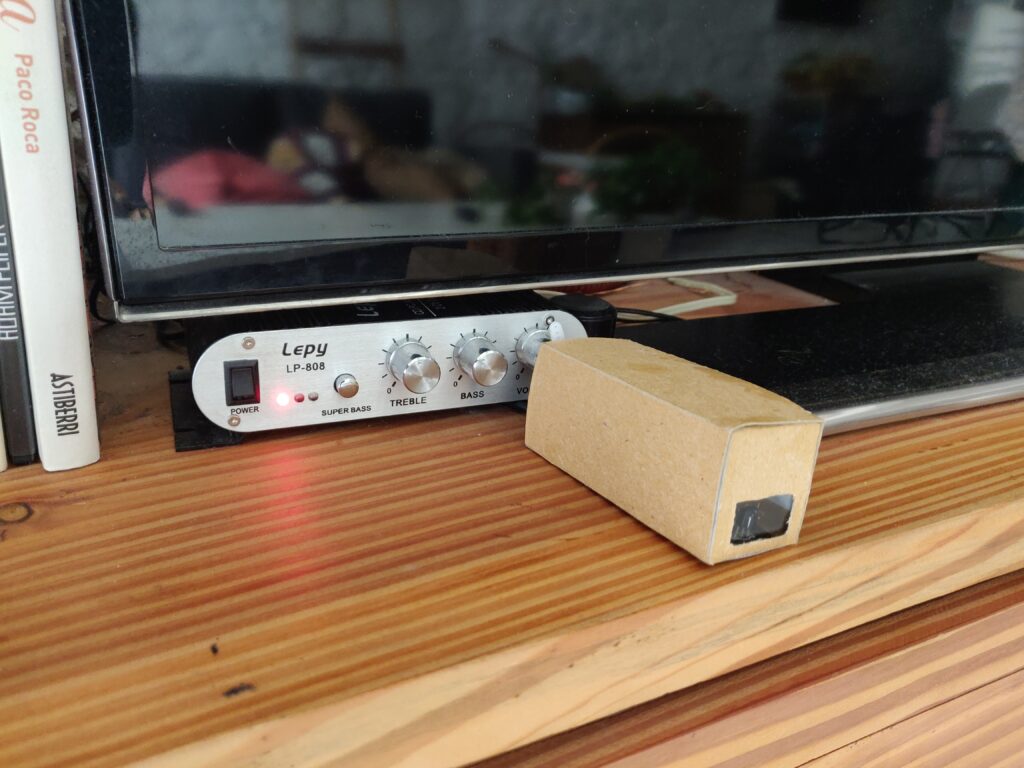

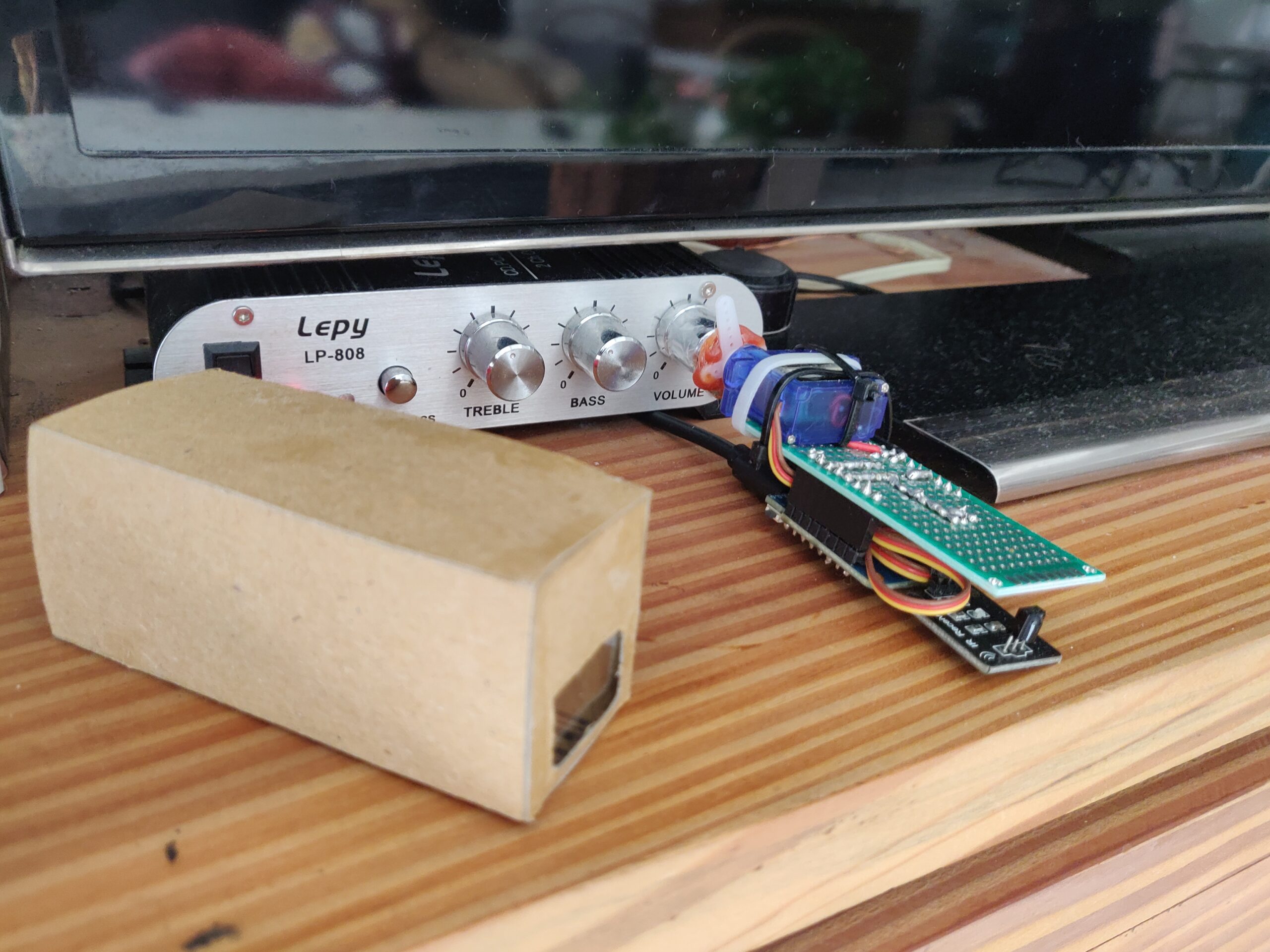

Así que al final he diseñado un dispositivo que mediante unos pequeños imanes se pega a la rueda de volumen, de esa forma simplemente con separlo ya se «desinstala». En esta primera versión, también le añdí una «carcasa» de cartón para esconder y protegerlo un poco.
Hay muchas cosas que mejorar (desde el código, a la configuración de la placa PBC que ocupa mucho más de lo necesario). Incluso se podría hacer una app móvil o controlarlo desde el asistente de google o por internet (ya que la D1 mini tiene wifi).
OBJETIVO:
Permitir el controlar el volumen de un dispositivo, mediante un servo para mover la ruedecita capturando las pulsaciones de los botones del mando a distancia.
Es decir, subir el volumen de los altavoces con el mando de la TV

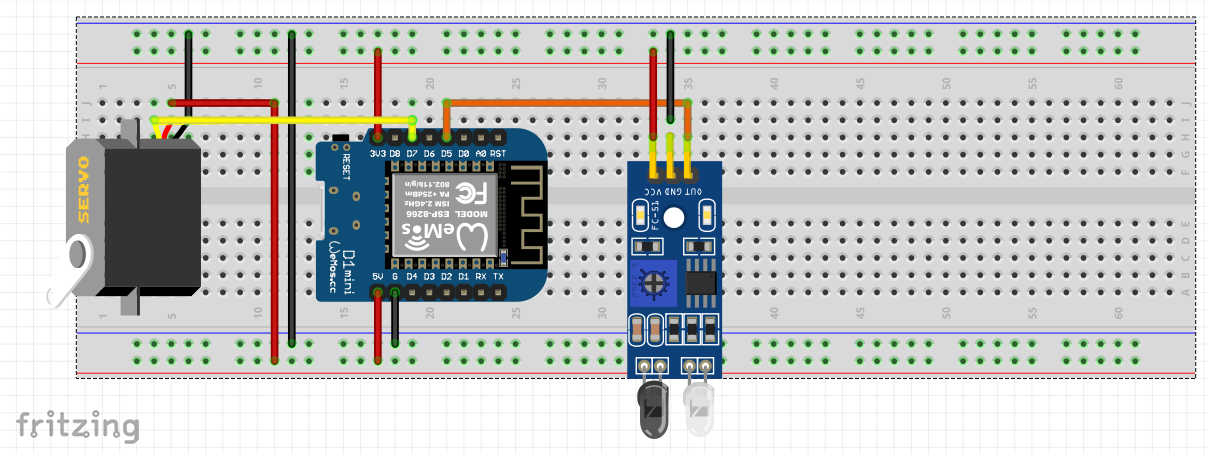

HARDWARE:
D1 MINI Rev //añadir url en IDE arduino https://arduino.esp8266.com/stable/package_esp8266com_index.json
IR Receiver EN PIN D5 y 3V
Mando de TV: Samsung BN59-01175N
Servo SG90 en PIN D7 y 5V
Todo esto se me ocurrió viendo el vídeo de La Buardilla del loco donde cuenta cómo domotizar un telefonillo o portero automático
